Схема расположения блока предохранителей Ford Focus 2: где находятся, замена и фото
В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.
Место расположения, назначение и электросхема

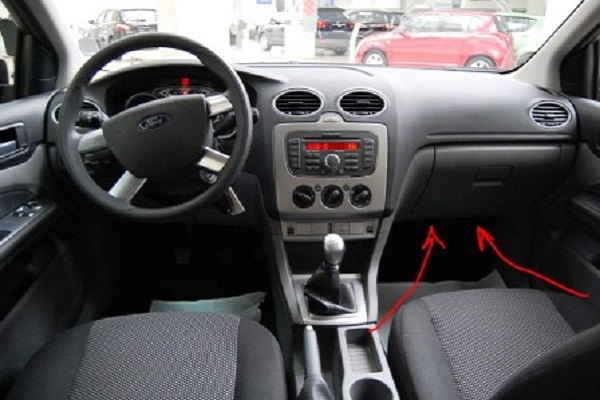

ПП и реле находятся в специальных блоках, называемых монтажными. На Форд Фокус их два. Один расположен в кабине автомобиля. Для удобства его расположили под ящиком для перчаток, а второй — в подкапотном пространстве недалеко от АКБ (автор видео — Eduard Kantsurov).
Блоки в Форд Фокус 2 дорестайлинг и 2 рестайлинг имеют отличия, поэтому разбирать их назначение нужно отдельно. В Форде Фокус 2 дорестайл используются плоские предохранители среднего размера штекерного типа, их еще называют ножевыми. На торце указывается номинал предохранителя – возможный максимальный ток.
Если ток превышает допустимый, внутри расплавляется металлическая пластина. Таким образом, предохранитель размыкает цепь, в которой он используется.
Цвет ПП определяет номинал.

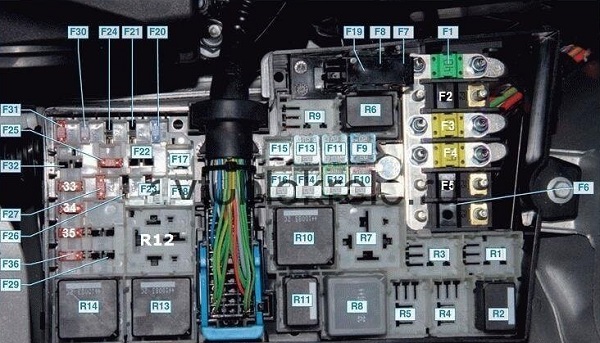

Расшифровка ПП от F1 до F36:
| Номер | Номинал, А | Назначение |
| 1 | 40 | Вентилятор, охлаждающий силовой агрегат |
| 2 | 80 | ГУР |
| 3 | 60 | Салонный блок ПП и реле |
| 4 | 60 | Салонный блок ПП и реле |
| 5 | 80 | Кондиционер, вспомогательный обогреватель |
| 6 | 60 | Свечи для дизелей |
| 7 | 30 | Насос АБС в гидравлическом блоке |
| 8 | 20 | Клапаны АБС в гидравлическом блоке |
| 9 | 20 | Узел для управления силовым агрегатом |
| 10 | 30 | Электромотор вентилятора печки |
| 11 | 20 | Стартерный выключатель |
| 12 | 40 | Электрическое реле системы зажигания |
| 13 | 20 | Обмотка на пусковом механизме |
| 14 | 40 | Правый обогрев лобового стекла |
| 15 | 30 | Реле электровентилятора охлаждающей системы |
| 16 | 40 | Левый обогрев лобового стекла |
| 17 | 30 | Управление складывающейся крышей |
| 18 | 30 | Устройство для усиления мощности |
| 19 | 10 | Управление системой АБС |
| 20 | 15 | Звуковой сигнал |
| 21 | 20 | Резервный обогреватель |
| 22 | 10 | Управление ГУРом |
| 23 | 30 | Электронасос омывателя фар |
| 24 | 15 | Дополнительный отопитель для авто с дизелем |
| 25 | 10 | Реле зажигания |
| 26 | 10 | АКПП |
| 27 | 10 | Муфта компрессора кондика |
| 28 | 10 | Свеча для дизеля |
| 29 | 10 | Управление климат-контролем |
| 30 | 30 | АКПП |
| 31 | 10 | Зарядка АКБ |
| 32 | 10 | АКПП |
| 33 | 10 | Датчики кислорода для моторов на бензине |
| 34 | 10 | Модуль зажигания, форсунки |
| 35 | 10 | РСМ, клапаны |
| 36 | 10 | РМС |
Описание назначения реле Форд Фокус 2:
| Обозначение | Назначение |
| R1 | Включение запрета запуска (для некоторых моделей) |
| R2 | Звуковой сигнал |
| R3 | Фонари заднего хода (для некоторых моделей) |
| R5 | Система рециркуляции ОГ (для двигателей на бензине), нагреватель топлива (для дизелей) |
| R6 | Основное |
| R7 | Обогреватель лобового стекла |
| R8 | Зажигание |
| R9 | Омыватели фар |
| R10 | Вентилятор обогревателя |
| R11 | Компрессор кондиционера |
| R12 | Свечи накаливания (дизель), электродвигатель вентилятора охлаждающей системы |
| R13 | Стартер |
| R14 | Вентилятора и электродвигатель вентилятора |

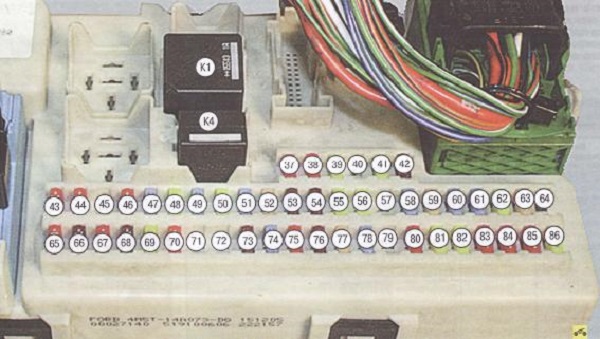

Расшифровка БП в салоне для Форд Фокус 2 дорестайлинг:
| Номер | Номинал, А | Назначение |
| 37 | 10 | Левая лампа дальнего света |
| 38 | 10 | Правая лампа дальнего света |
| 39 | 20 | Предохранитель прикуривателя |
| 40 | 20 | Электродвигатель люка |
| 41 | 20 | Управление электрооборудованием пассажирской передней двери |
| 42 | 7,5 | Электрообогрев зеркал заднего обзора |
| 43 | 10 | Электромодули |
| 44 | 10 | Колодка канала связи |
| 45 | 10 | ДХО, габаритные огни |
| 46 | 10 | Приборная панель, центральный блок ПП |
| 47 | 15 | Насос, жиклеры омывателя стекла |
| 48 | 20 | Ближний свет, наружные осветительные приборы для передвижения в светлое время суток |
| 49 | 15 | Выключатель осветительных приборов |
| 50 | 20 | Очиститель лобового стекла |
| 51 | 15 | Бензонасос |
| 52 | 25 | Электрообогрев стекла сзади |
| 53 | 7,5 | Стоп-сигнал, габариты с левой стороны |
| 54 | 7,5 | Стоп-сигнал, габариты с правой стороны |
| 55 | 20 | Управление электрооборудованием водительской двери, система центрального замка |
| 56 | 20 | Система Кеу Fгее |
| 57 | 10 | Привод для складывания внешних зеркал или датчик для контроля заряда АКБ |
| 58 | 15 | Управление музыкальной системой |
| 59 | 20 | Управляющий блок электрическим оборудованием прицепа |
| 60 | 15 | Левая лампа ближнего света |
| 61 | 15 | Правая лампа ближнего света |
| 62 | 20 | Электропривод регулирования водительского сиденья |
| 63 | 25 | Электрические подъемники стекла |
| 64 | — | — |
| 65 | 10 | Управление подушками безопасности |
| 66 | 7,5 | Выключатель осветительных приборов |
| 67 | 10 | Приборная панель |
| 68 | 7,5 | Дополнительные компоненты приборки |
| 69 | 20 | Противотуманки |
| 70 | 10 | Электромодули |
| 71 | 10 | Внешнее освещение при движении днем |
| 72 | — | — |
| 73 | 7,5 | Подсветка номера |
| 74 | 15 | Фонари стопов |
| 75 | 10 | Управление двигателем |
| 76 | — | — |
| 77 | 25 | Центральный замок |
| 78 | 15 | Задний стеклоочиститель |
| 79 | 15 | Электророзетка в багажнике |
| 80 | 10 | Таймер, отключающий подсветку салона |
| 81 | 20 | Управление правой задней дверью |
| 82 | 20 | Управление левой задней дверью |
| 83 | 10 | Управление аудиосистемой |
| 84 | 10 | Питание электрооборудования прицепа, фонари заднего хода |
| 85 | 10 | Модуль электрооборудования охлаждающей ситсемы |
| 86 | 20 | Электрический обогрев передних сидений |

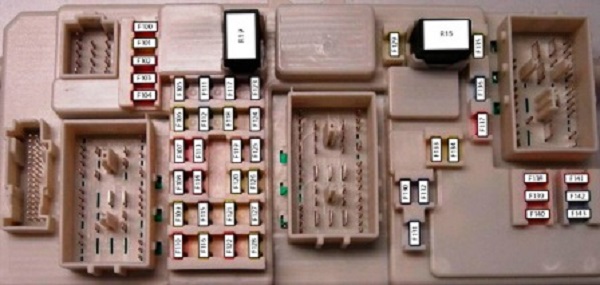

Схема ПП Форд Фокус 2 рестайлинг
Расшифровка назначения ПП в салоне Форд Фокус:
| Номер | Номинал, А | Назначение |
| 100 | 10 | Электромодули |
| 101 | 20 | Управляющий блок электроприводом люка вентиляции, водительским сиденьем, приводом крыши |
| 102 | 10 | Регулятор обогревателя, приемник для системы дистанционного управления, рулевая колонка, фильтр для твердых продуктов после сгорания дизтоплива |
| 103 | 10 | Питание управляющих элементов наружного освещения от АКБ |
| 104 | 10 | Система экономии электрической энергии, подсветка освещения салона |
| 105 | 25 | Управление обогреванием стекла сзади |
| 6 | 20 | Система безключевого управления |
| 107 | 10 | Питание от батарей щитка приборов, диагностика бортовой сети |
| 108 | 7,5 | Дополнительные элементы щитка приборов |
| 109 | 20 | Прикуриватель |
| 110 | 10 | Электропитание переключателя внешнего освещения |
| 111 | 15 | Бензонасос |
| 112 | 15 | Управляющий блок аудиосистемы |
| 113 | 10 | Лампы дневного внешнего освещения (подфарники) |
| 114 | 10 | Питание щитка приборов от генераторной установки, иммобилайзер силового агрегата |
| 115 | 7,5 | Питание управляющих элементов наружного освещения от генераторной установки |
| 116 | 20 | Противотуманки, фонари |
| 117 | 7,5 | Подсветка номера |
| 118 | 20 | Управление задней левой дверью |
| 119 | 15 | Гнездо для дополнительного электропитания в багажнике |
| 119 | 25 | Гнездо для дополнительного электропитания в багажнике (машины с управлением буксировкой прицепа) |
| 120 | 20 | Управление задней правой дверью |
| 121 | 20 | Обогреватель сидений спереди |
| 122 | 10 | Управление подушками безопасности |
| 123 | 7,5 | Обогрев внешних зеркал заднего обозрения |
| 124 | 7,5 | Фонари габаритов, стоп-сигналы с левого борта машины |
| 125 | 7,5 | Габариты, стоп-сигналы с правого борта машины |
| 126 | 20 | Безключевая система управления |
| 127 | 25 | Электроподъемники стекла |
| 128 | — | Резерв |
| 129 | 20 | Очиститель лобового стекла |
| 130 | — | Резерв |
| 131 | 15 | Очиститель стекла сзади |
| 132 | 15 | Стоп-сигналы |
| 133 | 25 | Управление пассажирской дверью, реле, управляющее системой блокировки |
| 134 | 20 | Система блокирования дверных замков, управляющий блок электрооборудования водительской двери |
| 135 | 20 | Подсветка при передвижении днем |
| 136 | 15 | Жиклеры, насос омывателя стекла |
| 137 | 10 | Динамик, включающий аварийное питание от батареи |
| 138 | 10 | Управляющий блок двигателем, педаль газа, АКПП |
| 139 | 10 | Правый осветительный прибор дальнего света |
| 140 | 10 | Левый осветительный прибор дальнего света |
| 141 | 10 | Электрический привод зеркал заднего вида, фонарь заднего хода |
| 142 | 15 | Правый осветительный прибор ближнего света |
| 143 | 15 | Левый осветительный прибор ближнего света |
Инструкция по снятию и замене БП своими руками
Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.
Инструменты и материалы
Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.
Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.
Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.
Этапы
Процесс снятия и замены ПП несложный и отличается расположением БП.
Если он расположен под капотом, то выполняются следующие действия:

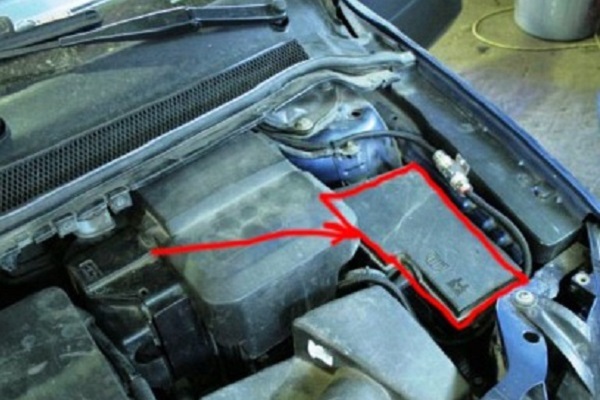

- Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
- Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
- С внутренней стороны крышки есть пинцет и схема расположения ПП.
- С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
- Далее закрывается крышка блока и капот.
Фотогалерея
Для замены ПП в салонном БП необходимо выполнить следующие шаги:
- Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
- Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
- Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
- Замена ПП делается аналогично, как и в БП под капотом.
Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.
Заключение
Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения. Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.
Заменить ПП сможет любой автолюбитель. Чаще всего в автомобиле перегорает предохранитель прикуривателя. Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.
Видео «Этапы замены ПП прикуривателя»
В этом ролике демонстрируется пошаговая замена предохранителя прикуривателя Форд Фокус 2, видео демонстрирует пошагово (автор видео — Самостоятельный ремонт автомобилей).
